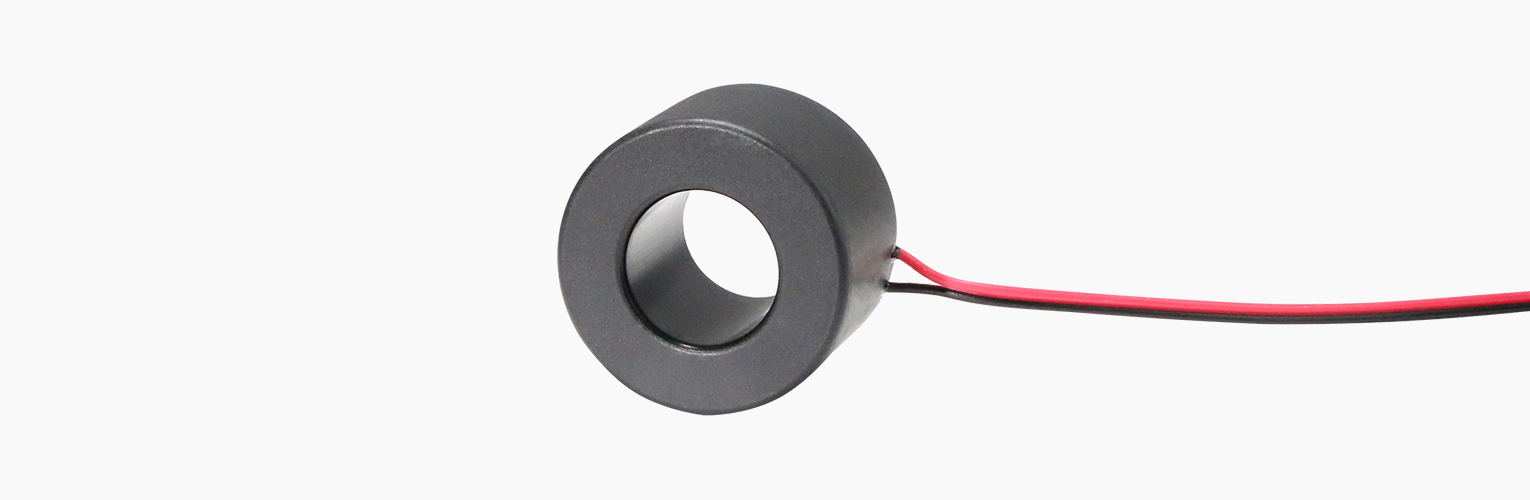

额定电流：0~120A；次级输出：0~60mA；电流变比：1:1000 / 1:2000
适用于需要将大电流转换成小电流进行精密测的场合，或作为电气安全保护使用。
通过ISO 9001:2015 ； 完全符合RoHS和REACH要求
电气性能 ELECTRICAL PROPERTIES(at 25°C) | ||||||||||
型号 | 额定电流 | 次级电流 | 最大电流 | 匝比 | 线性范围 | 相位差 | 精度 | 负载电阻 | 耐压 | 工作频率 |
SCR172-60A/60mA | 60A | 60mA | 80A | 1000:1 | 5~120% | ≤20’ | 0.1 | ≤10Ω | 3000V | 50Hz~400Hz |
SCR172-60A/30mA | 100A | 50mA | 100A | 2000:1 | 5~120% | ≤10’ | 0.1 | ≤20Ω | 3000V | 50Hz~400Hz |
SCR172-100A/50mA | 120A | 60mA | 150A | 2000:1 | 5~120% | ≤10’ | 0.1 | ≤20Ω | 3000V | 50Hz~400Hz |
注意事项∶1、注意连接于互感器次级的负载，超过额定负载能力可能会导致精度降低或者饱和。
2、如上表没有适合您使用的产品，我司可根据您的技术和结构要求为您量身定制产品。

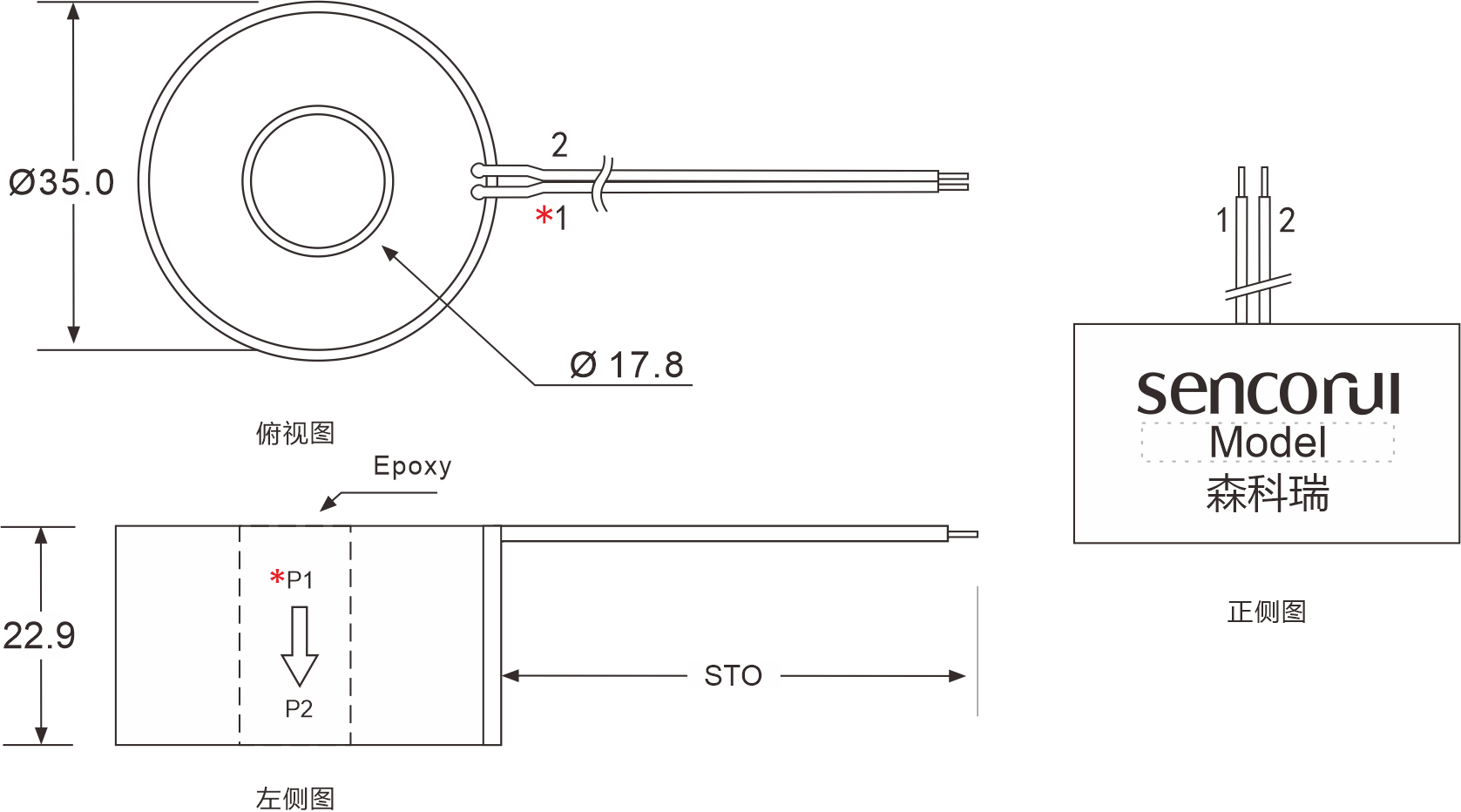

尺寸单位： (毫米mm）
尺寸公差： ±0.5mm(除非另有规定)，引线公差：±5.0mm
注：1)引线规格、长度、端子匀可定制
2)除非要求，终端电阻和一匝初级不提供
Vout=Is x RL RL≤20 Ohm
注∶此原理图为互感器基础工作原理，可为客户设计互感器取样电路
